Kohlendioxid wird überall in einer modernen Brauerei verwendet, es wird jedoch nicht direkt aus einer Flasche dem Bier zugeführt. In einem typischen System durchläuft CO₂ einen Zylinder oder ein Großlagerventil, einen Regler, Verteilerleitungen, Druckkontrollgeräte und manchmal Sensoren oder automatisierte Steuerungen, bevor es einen Gärtank, Konditionierungsbehälter, eine Fassleitung oder eine Abfüllmaschine erreicht.
Dieser vollständige Versorgungsweg bestimmt, wie sicher und konsistent das Gas genutzt werden kann. Das CO₂-Ventil ist ein wichtiger Verbindungs- und Absperrpunkt, ersetzt jedoch nicht den Regler oder die Prozesssteuerungsausrüstung, die den dem Bier zugeführten Enddruck regelt.
Da Brauereien ihre Produktion steigern und stärker automatisierte Geräte einführen, muss die Ventilauswahl auf dem tatsächlichen Gassystem und nicht nur auf dem Ventilnamen basieren. Druckstufe, Flaschenanschluss, Auslassgewinde, Dichtungsmaterialien, Temperatur, Sicherheitsfunktionen und Dokumentation müssen vor der Installation überprüft werden.

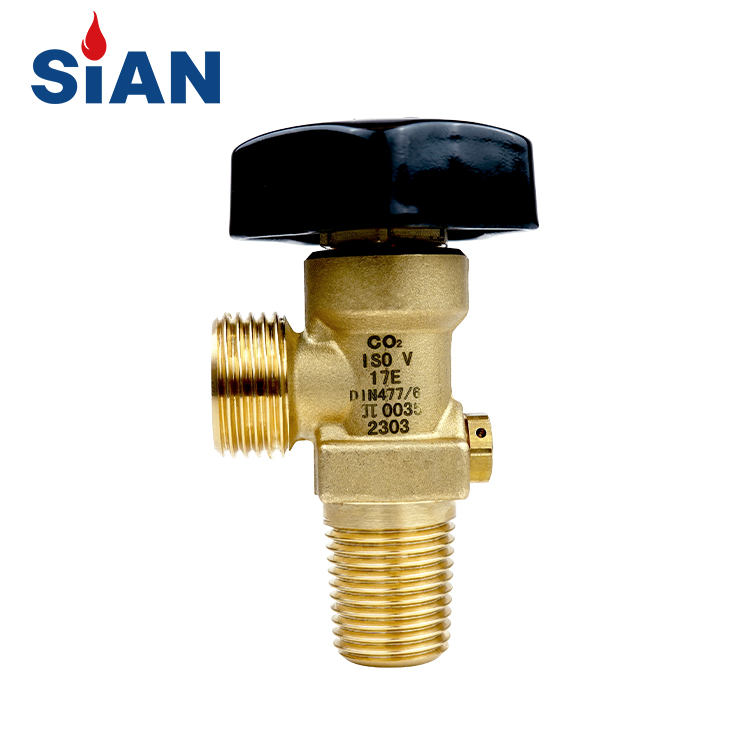

Industrielles CO₂-Gasflaschenventil von SiAN-Ventile.
Wo CO₂ in einer Brauerei verwendet wird
Karbonisierung und Konditionierung
Die sichtbarste Verwendung von CO₂ ist die Karbonisierung von Bier. Nach der Gärung wird Bier häufig vor oder während der Karbonisierung konditioniert und gekühlt. CO₂ löst sich in kaltem Bier leichter auf, sodass Temperatur, Druck, Kontaktzeit und Bierzusammensetzung das Endergebnis beeinflussen.
Der erforderliche Kohlensäuregehalt variiert je nach Bierstil und Herstellungsmethode. Zu viel Gas kann zu unerwünschter Schaumbildung und einem übermäßig scharfen Mundgefühl führen, während eine unzureichende Kohlensäure dazu führen kann, dass das Bier flach wird. Konsistente Ergebnisse hängen vom gesamten Karbonisierungssystem ab, einschließlich Gasquelle, Regler, Drucksensor, Tank, Diffusor und Steuereinstellungen.
Ein Flaschenventil unterstützt diesen Prozess, indem es eine sichere Möglichkeit bietet, die Gaszufuhr zu öffnen oder zu isolieren. Der Regler und nachgeschaltete Kontrollgeräte bestimmen dann, wie viel CO₂ in den Behälter gelangt.
Tankkopfdruck
CO₂ kann zur Aufrechterhaltung eines kontrollierten Förderdrucks in Lager-, Konditionierungs- oder Serviertanks verwendet werden. Ein stabiler Kopfdruck kann dazu beitragen, das Bier vor Sauerstoffeinwirkung zu schützen und einen kontrollierten Transfer zwischen den Gefäßen zu unterstützen.
Der in einem Brauereitank verwendete Druck ist normalerweise viel niedriger als der Nenndruck des Ventils, das an der CO₂-Flasche angebracht ist. Das sind zwei unterschiedliche Spezifikationen. Das Flaschenventil muss die Nennbedingungen der Flasche sicher bewältigen, während der Regler und das Prozesssystem den vom Tank benötigten niedrigeren Druck steuern.
Diese Unterscheidung ist bei der Auswahl der Komponenten wichtig. Ein Hochdruckflaschenventil sollte nicht als Ersatz für einen Niederdruckregler verwendet werden, und ein nachgeschaltetes Prozessventil sollte nicht ohne geeignete Druckreduzierungsausrüstung direkt an eine Hochdruckflasche angeschlossen werden.
Tankspülung und Biertransfer
Bevor Bier in einen Tank, ein Fass, eine Flasche oder eine Dose umgefüllt wird, können Brauereien CO₂ verwenden, um die Luft aus dem Aufnahmebehälter zu entfernen. Die Reduzierung der Sauerstoffexposition kann zum Schutz des Geschmacks und der Lagerstabilität beitragen.
CO₂ wird auch verwendet, um Bier zwischen Gefäßen zu schieben und die Gegendruckbefüllung zu unterstützen. Während dieser Vorgänge muss das Ventil eine zuverlässige Absperrung gewährleisten und eine sichere Verbindung aufrechterhalten, während Regler, Schlauch, Anschlüsse und Füllausrüstung die erforderlichen Betriebsbedingungen bewältigen.
Die richtige Anordnung hängt von der Ausrüstung und dem Prozess der Brauerei ab. Ein kleines Fasssystem, ein Kellertank und eine Hochgeschwindigkeits-Abfülllinie erfordern möglicherweise unterschiedliche Ventil- und Steuerungskonfigurationen.
Verständnis der verschiedenen Komponenten in einem CO₂-Gassystem
Eine Brauereigasanlage kann mehrere Komponenten enthalten, die unterschiedliche Funktionen erfüllen. Das Flaschenventil steuert den Zugriff auf das in der Flasche gespeicherte Gas und ermöglicht die Trennung der Versorgung. Es ist auch der Verbindungspunkt zwischen der Flasche und dem Regler oder Hochdruckschlauch.
Der Regler reduziert den Flaschendruck auf den für die Brauereiausrüstung erforderlichen Betriebsdruck. Es kann ein oder mehrere Manometer umfassen und einen kontrollierten Druck an den Tank oder Verteiler liefern.
Ein Durchflussregelventil reguliert oder isoliert die Gasbewegung in einer bestimmten Leitung. Je nach System kann diese Funktion manuell oder mit einem Aktor verbunden sein. Sensoren messen Druck oder Durchfluss, während ein Controller das System entsprechend den programmierten Bedingungen anpassen kann.
Die Trennung dieser Funktionen trägt dazu bei, eine falsche Produktauswahl zu verhindern. Ein CO₂-Flaschenventil eignet sich möglicherweise zur Gasspeicherung und -isolierung, bietet jedoch möglicherweise nicht die für die Karbonisierung erforderliche Feinsteuerung. Diese Steuerung erfolgt normalerweise durch den Regler und nachgeschaltete Geräte.
Was Sie bei der Auswahl eines Brauerei-CO₂-Ventils beachten sollten
Druck- und Gasservice
Das Ventil muss für CO₂ ausgelegt und für die Druckbedingungen der Flasche oder Ausrüstung ausgelegt sein, in der es installiert wird. Aus den offiziellen CO₂-Produktlisten von SiAN geht hervor, dass verschiedene Modelle unterschiedliche Arbeitsdruckspezifikationen haben, darunter 15 MPa, 20 MPa, 200 bar und 250 bar.
Diese Zahlen gelten für bestimmte Modelle und Konfigurationen. Sie sollten nicht als universelle Druckstufe für alle CO₂-Ventile angesehen werden. Die Flasche, das Ventil, der Regler, der Schlauch und die nachgeschaltete Ausrüstung müssen als ein verbundenes System überprüft werden.
Zylindergewinde und Auslassanschluss
Die Anschlusskompatibilität ist ebenso wichtig wie die Druckstufe. Überprüfen Sie vor der Bestellung das Flaschenhalsgewinde, das Auslassgewinde, den Anschlussstandard, den Nenndurchmesser und die Einbaurichtung.
Zwei Ventile sehen möglicherweise ähnlich aus, obwohl sie unterschiedliche Gewindespezifikationen verwenden. Ein falscher Anschluss kann den Zylinder beschädigen, Leckagen verursachen oder die ordnungsgemäße Abdichtung des Ventils verhindern. Das Ventil sollte immer auf die tatsächlich in der Brauerei verwendete Flasche und den Regler abgestimmt sein.
Materialien und Dichtungskomponenten
Die Materialien sollten für das Gas, den Druck, die Temperatur und die Arbeitsumgebung geeignet sein. Je nach Modell können CO₂-Ventile Komponenten aus Messing, Edelstahl oder einer Aluminiumlegierung verwenden. Die Dichtungsmaterialien und die Oberflächenbehandlung sollten in der Produktdokumentation überprüft werden.
Brauereien sollten nicht automatisch davon ausgehen, dass jedes industrielle CO₂-Ventil alle Hygiene- oder Gasreinheitsanforderungen erfüllt. Wenn das Ventil in einem Teil des Systems verwendet wird, der die Produktqualität beeinträchtigen kann, sollten Material, Sauberkeit, Gasqualität, Dichtungskomponenten und anwendbare Zulassungen mit dem Lieferanten bestätigt werden.
Sicherheitsfunktionen und Dokumentation
Einige CO₂-Ventilmodelle verfügen möglicherweise über eine Sicherheitsvorrichtung oder eine Druckentlastungskomponente, während andere möglicherweise nur Absperr- und Verbindungsfunktionen bieten. Diese Merkmale hängen vom jeweiligen Design ab.
Zum Beispiel SiANs 08-805-799 CO₂-Flaschenventil ist mit einem Arbeitsdruck von 20 MPa und einer Sicherheitsvorrichtung von 25 MPa aufgeführt. Auf der Produktseite werden außerdem ein spezifischer Betriebstemperaturbereich und die TPED-Zertifizierung angegeben. Diese Angaben gelten nur für dieses Modell und sollten nicht auf die gesamte Produktkategorie ausgeweitet werden.

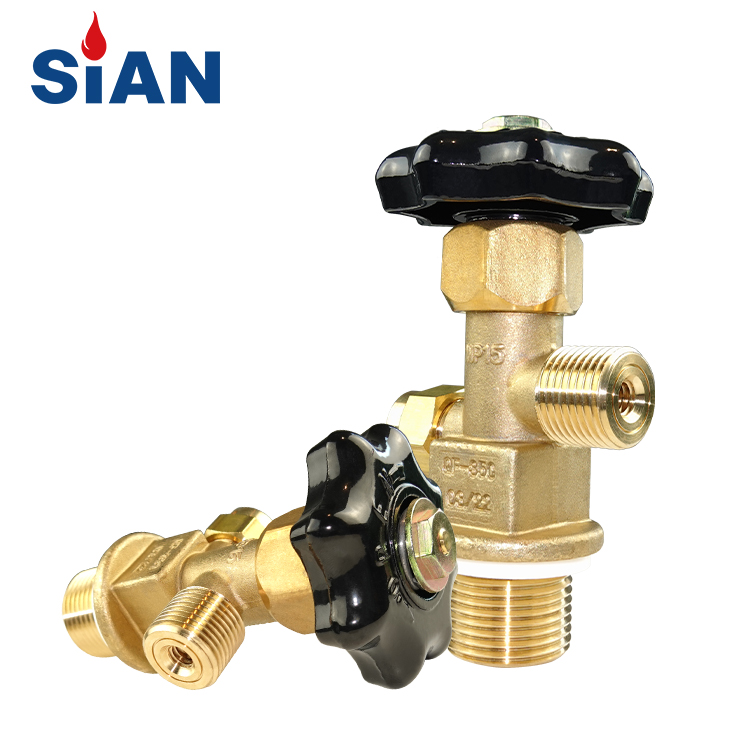

Produktbeispiel für ein CO₂-Ventil aus der offiziellen Produktpalette von SiAN.
Verbesserung der Karbonisierungskontrolle und der Gaseffizienz
Eine gleichmäßige Karbonisierung hängt von der Aufrechterhaltung des Verhältnisses zwischen Biertemperatur, Tankdruck, Gasfluss und Kontaktzeit ab. Ein Ventil trägt dazu bei, dass es eine zuverlässige Gasisolierung und -zufuhr gewährleistet, das endgültige Steuerungsergebnis hängt jedoch von der gesamten Geräteanordnung ab.
In größeren Brauereien können Drucksensoren und digitale Steuerungen den Tankzustand in Echtzeit überwachen. Das Steuersystem kann dann einen Regler, ein betätigtes Ventil oder eine Gaszufuhr entsprechend dem gemessenen Druck anpassen. Diese Art der Automatisierung sollte entsprechend dem tatsächlichen Systemdesign bestätigt werden; Es sollte nicht davon ausgegangen werden, dass jedes CO₂-Flaschenventil über eine automatische Steuerung verfügt.
Auch die richtige Komponentenauswahl kann unnötige CO₂-Verluste reduzieren. Leckagen, übermäßiges Spülen, ungeeignete Druckeinstellungen, beschädigte Dichtungen und schlechte Schlauchverbindungen sind häufige Abfallquellen. Regelmäßige Kontrolle und korrekte Einstellung sind daher ebenso wichtig wie das Ventil selbst.
Überlegungen zur Installation und Wartung
CO₂-Ventile sollten von qualifiziertem Personal gemäß den Anweisungen des Herstellers installiert werden. Überprüfen Sie vor der Installation das Ventilgehäuse, die Gewinde, die Dichtungen, das Handrad und den Auslassanschluss. Wenden Sie keine Gewalt an, um eine inkompatible Armatur anzuschließen, und modifizieren Sie das Ventil nicht ohne Genehmigung des Herstellers.
Nach der Installation sollte die komplette Gasleitung auf Dichtheit überprüft werden. Die Flaschen müssen ordnungsgemäß gesichert sein und die Brauerei sollte in geschlossenen Bereichen für eine ausreichende Belüftung und CO₂-Überwachung sorgen. Da CO₂ farb- und geruchlos ist, wird ein Leck ohne geeignete Erkennungs- und Belüftungsmaßnahmen möglicherweise nicht bemerkt.
Die Wartung sollte die Prüfung auf Korrosion, beschädigte Dichtungen, lockere Anschlüsse, abnormales Druckverhalten und Schwierigkeiten beim Betätigen des Ventils umfassen. Ein Ventil, das die Dichtheitsprüfung nicht besteht oder sichtbare Schäden aufweist, sollte außer Betrieb genommen und von qualifiziertem Personal beurteilt werden.
SiAN CO₂-Ventillösungen
SiAN, betrieben von Ningbo Fuhua Valve Co., Ltd., liefert Industriegasflaschenventile und zugehörige Gaskontrollprodukte. Die offizielle Produktpalette umfasst CO₂-Flaschenventile, CO₂-Flaschenventileund CO₂-Druckhalteventile.
Bei Brauereiprojekten sollten Kunden den Flaschentyp, den Arbeitsdruck, die Anschlussanforderungen, die Gasversorgungsmethode, die Temperaturbedingungen und die vorgesehene Installationsumgebung angeben. SiAN kann dann das entsprechende Produktmodell bestätigen und die relevanten technischen Informationen bereitstellen.
Häufig gestellte Fragen
Ist ein CO₂-Flaschenventil dasselbe wie ein Karbonisierungsregelventil?
Nein. Normalerweise kontrolliert ein Flaschenventil den Zugang zum gespeicherten Gas und sorgt für die Absperrung. Die Karbonisierungskontrolle hängt normalerweise vom Regler, Drucksensor, der Durchflusskontrollausrüstung und der Tankkonfiguration ab.
Kann ein Hochdruck-CO₂-Ventil direkt an einen Biertank angeschlossen werden?
Normalerweise nicht. Zwischen dem Hochdruckzylinder und der Niederdruck-Brauereianlage ist ein geeignetes Druckreduzier- und Regelsystem erforderlich.
Welchen Druckwert sollte ein CO₂-Ventil einer Brauerei haben?
Die richtige Nennleistung hängt vom Zylinder- und Ventilmodell ab. SiAN listet verschiedene CO₂-Ventilkonfigurationen mit unterschiedlichen Druckspezifikationen auf, daher muss vor dem Kauf die genaue Modelldokumentation überprüft werden.
Welche Informationen sollte eine Brauerei dem Ventillieferanten zur Verfügung stellen?
Der Lieferant sollte die CO₂-Quelle, den Flaschentyp, den Arbeitsdruck, die Einlass- und Auslassanschlüsse, die Betriebstemperatur, die Installationsumgebung, die Sicherheitsanforderungen und ob eine manuelle oder automatisierte Steuerung erforderlich ist, erhalten.
Fazit
Beim Brauen ist die CO₂-Kontrolle eine Aufgabe auf Systemebene. Das Flaschenventil, der Regler, die Druckkontrollausrüstung, die Sensoren, die Rohrleitungen und die Füllausrüstung müssen zusammenarbeiten, um eine stabile und sichere Gaslieferung zu gewährleisten.
Ein richtig ausgewähltes CO₂-Ventil unterstützt eine zuverlässige Isolierung, sichere Verbindungen und einen sicheren Betrieb beim Karbonisieren, Tankspülen, Biertransfer und Verpacken. Brauereien sollten sich vor der Bestellung die genaue Druckstufe, Anschlussspezifikationen, Materialien, Dichtungskomponenten, Sicherheitsfunktionen, technische Dokumente und Zertifizierungsumfang für das ausgewählte Modell bestätigen lassen.
