Gasflaschenventile werden entsprechend den Eigenschaften des von ihnen gesteuerten Gases, der Flaschenstruktur und den Einsatzbedingungen konstruiert. Obwohl viele Ventile ähnlich aussehen, sind sie nicht automatisch austauschbar.
Ventile für Sauerstoffgasflaschen zeichnen sich durch spezielle Sicherheits- und Kontrollfunktionen aus und sind daher für medizinische und industrielle Anwendungen unverzichtbar. Sauerstoff unterstützt die Verbrennung, arbeitet in Hochdruckzylindern und erfordert eine sorgfältige Kontrolle von Verschmutzung, Abdichtung und Gasfluss.
Ventile für Stickstoff, Argon, Helium, Kohlendioxid und andere Gase können unterschiedliche Material-, Druck-, Anschluss- und Sicherheitsanforderungen haben. Das Verständnis dieser Unterschiede hilft Gaslieferanten, Gesundheitsdienstleistern, Herstellern und Wartungsteams bei der Auswahl des richtigen Ventils für jede Anwendung.

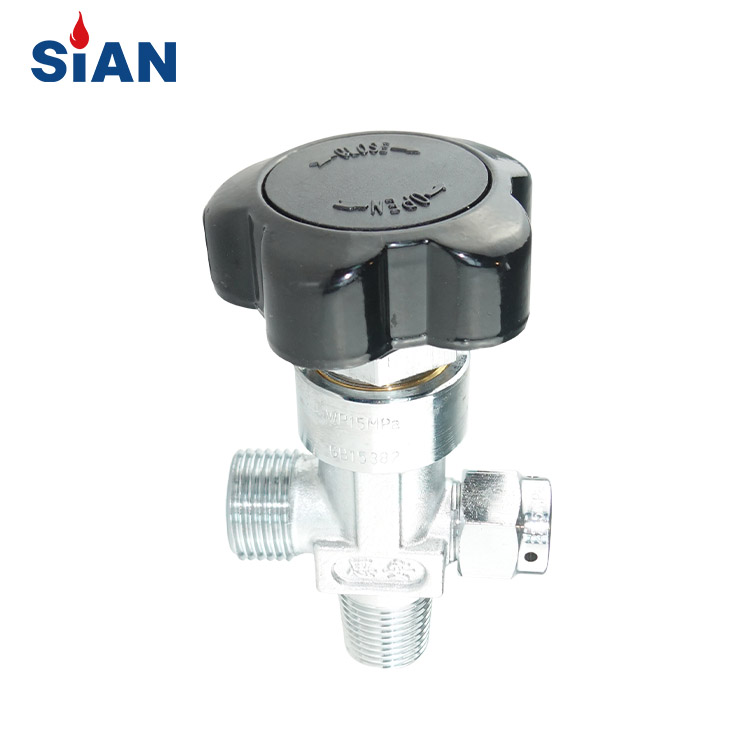

SiAN QF-7D2 Sauerstoff-Gasflaschenventil. Sehen Sie sich die an offizielle Produktseite für modellspezifische Spezifikationen.
Warum Sauerstoffventile besondere Aufmerksamkeit erfordern
Sauerstoff ist an sich nicht brennbar, unterstützt aber stark die Verbrennung. Materialien, die für den normalen Gasbetrieb akzeptabel sind, können unsicher werden, wenn sie Öl, Fett, organische Rückstände oder andere Verunreinigungen enthalten, wenn sie unter Druck stehendem Sauerstoff ausgesetzt werden.
Aus diesem Grund umfasst die Auswahl eines Sauerstoffventils mehr als nur die Prüfung, ob das Ventil dem Druck standhält. Das Ventil muss außerdem für den Sauerstoffbetrieb geeignet, ordnungsgemäß gereinigt, ordnungsgemäß abgedichtet und mit der Flasche und den nachgeschalteten Geräten kompatibel sein.
Auch die Anforderungen zwischen Industriesauerstoff und medizinischem Sauerstoff können unterschiedlich sein. Industrielle Systeme können zum Schneiden, Schweißen, zur Metallverarbeitung oder für Laborarbeiten verwendet werden, während medizinische Systeme möglicherweise zusätzliche Kontrollen in Bezug auf Sauberkeit, Patientensicherheit, Durchflussregulierung und Kompatibilität von Gesundheitsgeräten erfordern.
Materialzusammensetzung und Sauerstoffverträglichkeit
Die Materialauswahl ist einer der wichtigsten Unterschiede zwischen Sauerstoffflaschenventilen und Ventilen für andere Gase. Für Sauerstoffventile werden je nach Produktdesign und Anwendung üblicherweise sauerstoffkompatibles Messing oder Edelstahl verwendet. Legierung, Oberflächenzustand, Dichtungskomponenten und Herstellungsprozess sollten gemeinsam bewertet werden.
Die entscheidende Frage ist nicht nur, ob ein Material stabil oder korrosionsbeständig ist. Es muss auch im Drucksauerstoffbetrieb sicher funktionieren und unnötige Zündrisiken vermeiden. Komponenten sollten frei von Öl, Fett und anderen Substanzen sein, die in einer mit Sauerstoff angereicherten Umgebung reagieren könnten.
Ventile für Inertgase wie Stickstoff, Argon oder Helium können aus Messing, Edelstahl, Aluminium oder anderen geeigneten Materialien bestehen. Allerdings hängt die Materialeignung immer noch vom Gas, Druck, Temperatur, Reinheit und dem Verwendungszweck ab. Ein für einen Gasbetrieb geeignetes Material sollte nicht automatisch für Sauerstoff zugelassen sein.
Druckstufe und Zylinderkompatibilität
Sauerstoffflaschen werden üblicherweise unter hohem Druck gefüllt und gelagert, daher muss das Ventil dem Nennbetriebsdruck der Flasche entsprechen. Der genaue Wert variiert je nach Zylinder, Ventilmodell, Marktanforderungen und geltendem technischen Standard.
Die offiziellen Sauerstoff-Produktseiten von SiAN bieten modellspezifische Informationen. Beispielsweise ist das QF-7D2-Modell 08-857-712 für den O₂/Luft/N₂-Betrieb mit einem Arbeitsdruck von 15 MPa, einem PZ27,8-Einlassgewinde und einem G5/8-INT-Auslassanschluss aufgeführt. Diese Spezifikationen gelten nur für dieses Modell.
Andere Gasflaschenventile können andere Druckstufen und Anschlusskonfigurationen haben. Ein Stickstoff- oder Argonventil kann zwar für einen ähnlichen Druckbereich ausgelegt sein, ist aber dadurch nicht automatisch für Sauerstoff geeignet. Vor dem Austausch sind die Gasversorgung und die technische Dokumentation zu prüfen.
Der Nenndruck muss auch vom Förderdruck unterschieden werden. Das Flaschenventil steuert den Zugriff auf das gespeicherte Gas, während ein Druckregler normalerweise den Druck auf das Niveau reduziert, das für medizinische Geräte oder einen industriellen Prozess erforderlich ist.
Restdruck- und Kontaminationskontrolle
Einige Sauerstoffflaschenventile sind mit einer Restdruckfunktion ausgestattet. Ein Restdruckventil (RPV) trägt dazu bei, den Überdruck im Zylinder nach dem Gebrauch aufrechtzuerhalten. Dadurch kann das Risiko verringert werden, dass bei Druckabfall Luft, Feuchtigkeit und äußere Verunreinigungen in den Zylinder gelangen.
Ein RPV ist nicht in jedem Sauerstoffventil enthalten und sein Design und seine Leistung hängen vom jeweiligen Modell ab. Es sollte daher als modellspezifisches Merkmal und nicht als Standardfunktion aller Sauerstoffflaschenventile betrachtet werden.
Auch beim Einsatz eines RDB ist die richtige Handhabung unerlässlich. Der Ventilauslass sollte vor Schmutz und Feuchtigkeit geschützt werden und die Flasche darf nicht von unqualifiziertem Personal geöffnet oder verändert werden.
SiAN QF-21A Membranventil für Sauerstoffgasflaschen. Dessen Druck-, Anschluss- und Sicherheitsspezifikationen sind auf der aufgeführt offizielle Produktseite.
Flusskontrolle in medizinischen und industriellen Systemen
Ventile für Sauerstoffgasflaschen sind für das Öffnen, Schließen und Isolieren der Gasversorgung verantwortlich. Eine präzise Abgabe wird normalerweise durch den nachgeschalteten Regler, Durchflussmesser, Nadelventil oder medizinische Gaskontrollgeräte erreicht.
Im Gesundheitswesen muss Sauerstoff mit einer Flussrate zugeführt werden, die für den Patienten und die Behandlungsausrüstung geeignet ist. Integrierte Durchflussmesser und Präzisionsregler können dazu beitragen, den Sauerstoff genau so zuzuführen, dass er den klinischen Anforderungen entspricht. Diese Funktionen sollten jedoch nicht dem Flaschenventil zugeschrieben werden, es sei denn, sie sind ausdrücklich im Produktdesign enthalten.
In industriellen Anwendungen kann Sauerstoff zum Schneiden, Schweißen, zur Unterstützung der Verbrennung, für Oxidationsprozesse oder für Laborarbeiten verwendet werden. Die Flusskontrolle bleibt wichtig, obwohl die erforderliche Genauigkeit und Kontrollmethode von der Ausrüstung und dem Prozess abhängt.
Bei Inertgasen wie Stickstoff, Helium oder CO₂ bleibt die Flussregulierung wichtig, ist jedoch in der Regel weniger kritisch als bei Sauerstofftherapieszenarien. Dennoch kann eine falsche Durchflussrate die Schweißqualität, die Laborergebnisse, die Druckstabilität oder die Produktionseffizienz beeinträchtigen.
Anforderungen an Reinheit, Reinigung und Versiegelung
Die Sauerstoffreinheit wird durch die Gasquelle, die Flasche, den Füllprozess, das Ventil, den Regler, den Schlauch und die angeschlossenen Geräte beeinflusst. Das Ventil muss eine wirksame Abdichtung bieten und darf keine Verunreinigungen in den Gasweg einbringen.
Sauerstoffbetriebene Komponenten erfordern eine sorgfältige Reinigung und Handhabung. Schmierstoffe, Metallpartikel, Staub und organische Rückstände können ein Sicherheitsrisiko darstellen, wenn sie unter Druck stehendem Sauerstoff ausgesetzt werden. Es sollten nur Materialien und Wartungsprodukte verwendet werden, die für den vorgesehenen Sauerstoffbetrieb zugelassen sind.
Ventile für Stickstoff, Argon, Helium oder Kohlendioxid müssen ebenfalls Leckagen und Verunreinigungen verhindern, ihre Reinigungs- und Materialanforderungen können jedoch je nach Gas und Anwendung unterschiedlich sein. Dies bedeutet nicht, dass für andere Gasventile keine Sicherheitsanforderungen gelten; Dies bedeutet, dass jeder Gasdienst anhand seiner eigenen Gefahren und Betriebsbedingungen bewertet werden muss.
Standards und Zertifizierung
Ventile für Sauerstoffgasflaschen können nach nationalen oder internationalen Standards hergestellt werden, die Einhaltung muss jedoch immer für das jeweilige Modell und den jeweiligen Markt überprüft werden.
Das Sauerstoffflaschenventil QF-7D2 von SiAN ist im Produktionsstandard GB15382-2009 gelistet. Das Modell QF-21A ist auch für den O₂/Luft/N₂-Betrieb mit einem Arbeitsdruck von 15 MPa, spezifischen Einlass- und Auslassgewinden, einer modellspezifischen Sicherheitsgerätereihe und GB15382-2009 gelistet.
Diese Spezifikationen gelten nicht automatisch für jedes vom Hersteller gelieferte Sauerstoffventil. Zertifizierungs- und Konformitätsdokumente sollten anhand des genauen Produktmodells, der Konfiguration, der Druckstufe, des Anschlusses und der beabsichtigten Anwendung überprüft werden.
Für medizinische Sauerstoffsysteme sind je nach Land, Gesundheitseinrichtung, Flaschenstandard und Geräteanschluss möglicherweise auch zusätzliche Genehmigungen oder Dokumentationen erforderlich. Käufer sollten vor dem Kauf das entsprechende Datenblatt, die technische Zeichnung, die Installationsanweisungen, den Prüfbericht, die Konformitätserklärung, Informationen zur Betriebstemperatur und die entsprechende Zertifizierung anfordern.
So wählen Sie das richtige Sauerstoffflaschenventil aus
Der erste Schritt besteht darin, den Gasdienst und die Anwendung zu identifizieren. Bestätigen Sie, ob das Ventil für industriellen Sauerstoff, medizinischen Sauerstoff, mit Sauerstoff angereicherte Luft oder eine kombinierte O₂/Luft/N₂-Anwendung verwendet wird.
Überprüfen Sie anschließend das Flaschenhalsgewinde, den Auslassanschluss, den Arbeitsdruck, den Nenndurchmesser, den Ventiltyp und die Einbaurichtung. Diese Angaben müssen mit der Flasche und dem nachgeschalteten Regler übereinstimmen. Visuelle Ähnlichkeit reicht nicht aus, um die Kompatibilität zu bestätigen.
Anschließend sollten das Material, die Dichtungskomponenten, die Sauerstoffreinigungsanforderungen, die Restdruckfunktion, die Sicherheitsvorrichtung und der Betriebstemperaturbereich überprüft werden. Soll das Ventil in einem medizinischen oder hochreinen System eingesetzt werden, sollte vor der Bestellung die erforderliche Sauberkeit und Dokumentation bestätigt werden.

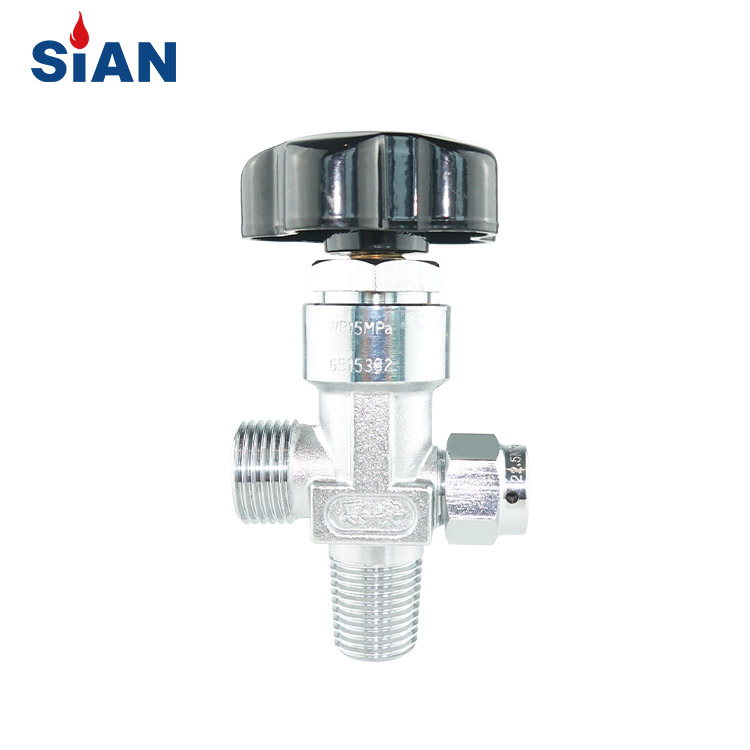

Eine weitere SiAN-Konfiguration für Sauerstoff- und Stickstoffgasflaschenventile für industrielle Gasflaschenanwendungen.
Ein geeignetes Ventil ist dasjenige, das zum kompletten Gassystem passt. Die Auswahl eines Modells nur aufgrund des richtigen Gewindes oder der richtigen Druckstufe kann dennoch zu Problemen führen, wenn der Gasbetrieb, das Dichtungsmaterial oder der Zertifizierungsbereich ungeeignet sind.
Installation und Wartung
Sauerstoffventile sollten von geschultem Personal gemäß den Anweisungen des Herstellers installiert werden. Überprüfen Sie vor der Installation das Ventil, den Flaschenanschluss, die Gewinde, die Dichtungen und den Auslass auf Beschädigungen oder Verunreinigungen.
Verwenden Sie keine Schmiermittel auf Ölbasis, nicht zugelassene Dichtmittel oder inkompatible Armaturen. Vermeiden Sie Stöße, übermäßiges Anziehen, unbefugte Änderungen und schnelles unkontrolliertes Öffnen des Ventils. Das Gassystem sollte nach der Installation auf Undichtigkeiten geprüft werden.
Zylinder müssen an einem geeigneten, belüfteten Ort gesichert und gelagert werden, fern von Hitze, Funken, Öl, Fett und brennbaren Materialien. Wenn ein Ventil schwer zu bedienen ist, sichtbare Schäden aufweist oder die Dichtheitsprüfung nicht besteht, sollte es außer Betrieb genommen und von qualifiziertem Personal überprüft werden.
SiAN-Lösungen für Sauerstoffgasflaschenventile
SiAN, betrieben von Ningbo Fuhua Valve Co., Ltd., liefert Industriegasflaschenventile, medizinische Gasventile und verwandte Produkte. Es ist offiziell O₂/Luft/N₂-Flaschenventilbereich umfasst Nadel-, Membran-, Axialanschluss- und andere Ventilkonfigurationen.
Die Produktspezifikationen variieren je nach Modell. Kunden sollten den Gastyp, den Flaschenstandard, den Arbeitsdruck, das Einlassgewinde, den Auslassanschluss, die Temperatur, die Anwendung und die erforderlichen Sicherheits- oder Zertifizierungsdokumente angeben, damit die korrekte Konfiguration bestätigt werden kann.
Häufig gestellte Fragen
Kann ein Ventil für Stickstoff oder Argon für Sauerstoff verwendet werden?
Nicht automatisch. Das Ventil muss für den Sauerstoffbetrieb überprüft werden, einschließlich seiner Materialien, seines Reinigungszustands, seiner Dichtungskomponenten, seiner Druckstufe und der entsprechenden Dokumentation.
Verfügen alle Sauerstoffflaschenventile über ein Restdruckventil?
Nein. Restdruckfunktionen sind modellspezifisch und müssen im Produktdatenblatt bestätigt werden.
Steuert das Ventil der Sauerstoffflasche den endgültigen Förderstrom?
Normalerweise sorgt das Flaschenventil für die Absperrung und Gasisolierung, während ein nachgeschalteter Regler, Durchflussmesser oder Steuergerät den endgültigen Förderdruck und -durchfluss regelt.
Welchen Druckwert sollte ein Sauerstoffventil haben?
Der richtige Druckwert hängt von der Flasche, dem Ventilmodell, den örtlichen Anforderungen und der Anwendung ab. SiAN listet beispielsweise einige O₂/Luft/N₂-Modelle mit 15 MPa auf, dieser Wert sollte jedoch nicht auf jedes Sauerstoffventil angewendet werden.
Fazit
Sauerstoff-Gasflaschenventile unterscheiden sich von anderen Gasflaschenventilen, da der Sauerstoffbetrieb eine sorgfältige Kontrolle von Druck, Materialien, Sauberkeit, Abdichtung und Kontaminationsrisiko erfordert. Sauerstoff unterstützt die Verbrennung, daher müssen das Ventil und die angeschlossenen Komponenten für den vorgesehenen Einsatz geeignet sein und ordnungsgemäß gehandhabt werden.
Die richtige Wahl hängt von der vollständigen Konfiguration ab, einschließlich Gas, Flasche, Druck, Anschlüssen, Regler, Betriebsumgebung, Sicherheitsfunktionen und Zertifizierungsdokumenten. Besuchen Sie SiAN-Ventile um Ventillösungen für Sauerstoffgasflaschen zu erkunden und modellspezifische technische Informationen für Ihre Anwendung anzufordern.
